Land explorer series
7500
Hauteur de levée1.6 - 2.5 t
CapacitéElectrique
Batterie

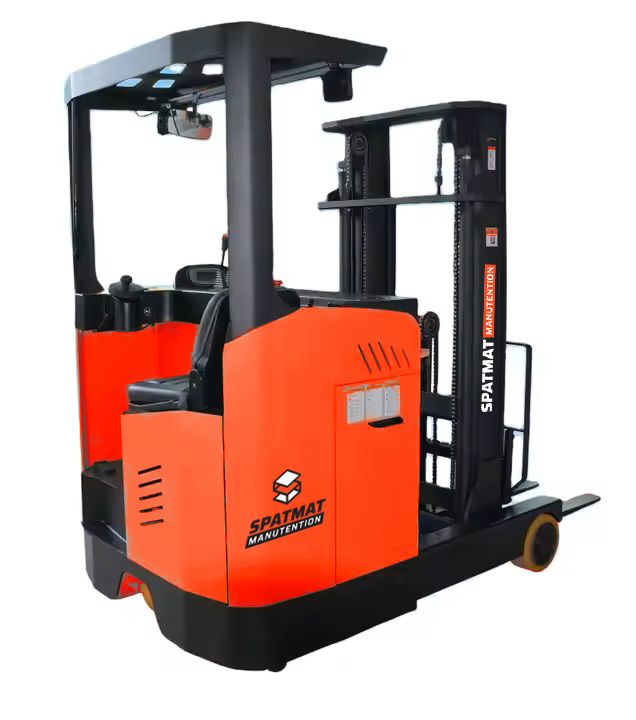

Chariots élévateurs a mâts rétractables
details
Aperçu des modèles disponibles
| Modèle | Capacité (kg) | Centre de charge | Hauteur de levée | Traction |
| CQD16 | 1600 Kg | 500 mm | 6000 mm | Electrique |
| CQD20 | 2000 Kg | 500 mm | 6000 mm | Electrique |
| CQD25 | 2500 Kg | 500 mm | 6000 mm | Electrique |
Caractéristiques techniques en détails
| Modéles | CQD16 | CQD20 | CQD25 |
| Mode de propulsion | Electrique | Electrique | Electrique |
| Mode de conduite | Assis | Assis | Assis |
| Charge nominale | 1600 | 2000 | 2500 |
| Distance du centre de charge | 500 | 500 | 500 |
| Porte-à-faux avant | 190 | 190 | 190 |
| Empattement | 1495 | 1495 | 1675 |
| Modéles | CQD16 | CQD20 | CQD25 |
| Poids (batterie incluse) | 3150 | 3350 | 3430 |
| Charge sans charge, côté fourche/côté charge | 1950 / 1200 | 2085/1265 | 2200/1230 |
| Charge à pleine charge, côté fourche/côté charge | 750 / 4000 | 680/4670 | 650/5280 |
| Charge à pleine charge, fourche repliée, côté charge | 1810 / 2940 | 1900/3450 | 2160/3770 |
| Modéles | CQD16 | CQD20 | CQD25 |
| Type de pneu | Pneus pleins | Pneus pleins | Pneus pleins |
| Dimensions des pneus – côté charge | Φ267×114 | Φ267×114 | Φ267×114 |
| Dimensions des pneus – côté conduite | Φ343×135 | Φ343×135 | Φ343×135 |
| Nombre de roues, avant/arrière (x = motrices) | 2 / 1x | 2 / 1x | 2 / 1x |
| Modéles | CQD16 | CQD20 | CQD25 |
| Empattement – côté conduite | / | / | / |
| Empattement – côté charge | 1156 | 1156 | 1156 |
| Inclinaison des fourches (avant/arrière) | 2° / 4° | 2° / 4° | 2° / 4° |
| Hauteur fermée du mât | 2795 | 2795 | 2795 |
| Hauteur libre d’élévation | 2045 | 2045 | 2045 |
| Élévation | 6000 | 6000 | 6000 |
| Hauteur maximale du mât levé (avec plateau) | 7025 | 7025 | 7025 |
| Hauteur de l’arceau | 2190 | 2190 | 2190 |
| Hauteur du poste de conduite | 316 | 316 | 316 |
| Longueur totale du véhicule | 2435 | 2435 | 2515 |
| Largeur du véhicule | 1270 | 1270 | 1270 |
| Dimensions des fourches (longueur/largeur/épaisseur) | 1070 / 100 / 35 | 1070 / 100 / 35 | 1070 / 100 / 35 |
| Largeur du plateau | 1060 | 1060 | 1060 |
| Distance extérieure des fourches | 240–800 | 240–800 | 240–800 |
| Distance intérieure des jambes de stabilisation | 920 | 920 | 920 |
| Distance avant | 560 | 560 | 660 |
| Modéles | CQD16 | CQD20 | CQD25 |
| Garde au sol (sans bloc) | 95 | 95 | 95 |
| Garde au sol (sans bloc) | 80 | 80 | 80 |
| Allée angle droit (palette 1000x1200, sens croisé) | 2845 | 2845 | 2955 |
| Allée angle droit (plateau 800x1200, sens longitudinal) | 2895 | 2895 | 2985 |
| Rayon de braquage | 1775 | 1775 | 1955 |
| Vitesse (chargé/vide) | 7.8 / 8 | 7.8 / 8 | 7.8 / 8 |
| Vitesse d’élévation (chargé/vide) | 140 / 260 | 140 / 300 | 120 / 260 |
| Vitesse de descente (chargé/vide) | 300 / 160 | 300 / 160 | 300 / 140 |
| Capacité de montée maximale (S2-5MIN) | 10 | 10 | 8/10 |
| Système de freinage | Frein électromagnétique | Frein électromagnétique | Frein électromagnétique |
| Modéles | CQD16 | CQD20 | CQD25 |
| Puissance moteur de traction (S2-60MIN) | 4.5(AC) | 6.5(AC) | 6.5(AC) |
| Puissance moteur de levage | 6.3 | 6.3 | 8.6 |
| Batterie (tension/capacité) V/Ah | 48/300 | 48/300 | 48/300 |
| Poids de la batterie | 480 kg | 480 kg | 480 kg |
| Mode de direction | Électrique | Électrique | Électrique |
| Méthode de remplacement de la batterie | Latérale | Latérale | Latérale |
